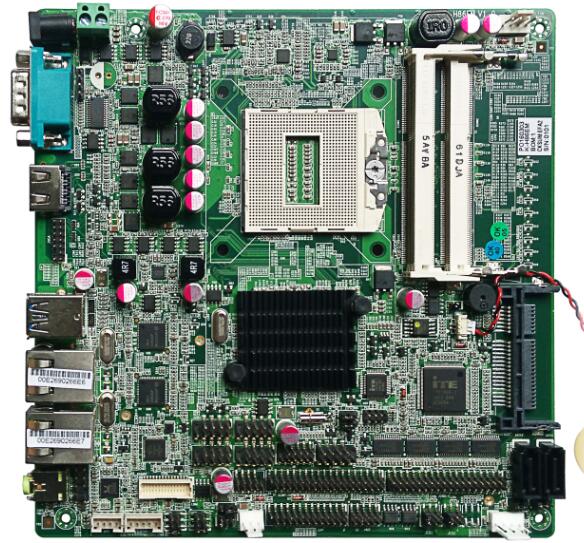

康士达K-H86EM是基于Intel Haswell平台的主板，采用HM86芯片组，支持Intel PGA946接口笔记本CPU。 标准ITX架构，尺寸170*170mm；配备2条DDR3 SO-DIMM插槽，支持内存双通道，最大容量16GB；拥有流畅的4K高清解码能力，完美的3D娱乐体验，板载HDMI 、VGA、双通道LVDS显示接口，支持任意双屏显示；板载Line-out，1组前置音频插针，以及1组2W功放喇叭接口；集成2个标准的SATA3.0硬盘接口，1个MSATA SSD接口（Mini-PCIE slot），1个CFast卡接口，给您带来快速，稳定的数据存储；集成2 个Intel 千兆网卡；集成10个USB(2个USB Port，4组USB插针)，支持Power USB输出；1个标准的Mini-PCIE接口，支持WIFI/4G；集成1个PS2插针和10个COM 插针，1个预留8路可编程输入输出GPIO插针，1个LPT打印口插针；采用12v~24v 宽压直流供电。 主板规格 主要规格 | CPU | Intel 全系列PGA946接口的CPU | 芯片组 | Intel HM86（Haswell 平台） | 内存 | 双条DDR内存，支持双通道 | 容量最大16GB | Bios | SPI AMI EFI bios | 支持ACPI2.0B, APM1.2, DIM2.0, SMBIOS2.5 | 视频 | 芯片 | Intel HD Video（CPU不同，显卡性能不同） | 接口 | 1个HDMI Port | 1个VGA 插针 | 1个双通道24位LVDS 插座 | 网络 | 芯片 | Intel 211AT | 速率 | 10/100/1000Mbps 自适应 | 接口 | 2个RJ45 | Audio | 芯片 | Realtek HD ALC282 | 接口 | 1个line-out | 1个前置音频插针（Line-out和MIC），1个2w功放喇叭插针（左、右） | USB | 速率 | USB3.0 5Gb/s 和USB2.0 480Mb/s | 接口和插针 | 2个USB Port，4个前置USB插针，（2*USB3.0，8*USB2.0） | 存储 | SATA | 2个标准的SATA3.0 接口 | 1个mSATA卡槽，1个CFast卡槽 | IO | 芯片 | ITE8786+ITE8768 | COM | 1个标准DB9座子；1组标准RS232插针；2个1拖4 COM插针（标准232）；2组RS422/485插针 | PS/2 | 1个PS/2键鼠扩展插针 | 其它 | PCIe | 1个标准的Mini-PCIE插槽，支持WIFI/Bluetooth/4G； | GPIO | 1个8路GPIO | 电源接口 | 1个DC-Jack，1个1*2pin接线端子；直流12~24v输入 | PCB | 规格 | 170*170*22mm，6layer 绿色 | 操作系统 | Windows | WIN7/WIN8 | 其它 | Unix/Linux | 工作环境 | 温度 | -20~60℃ | 湿度 | 5~95%RH |
|
