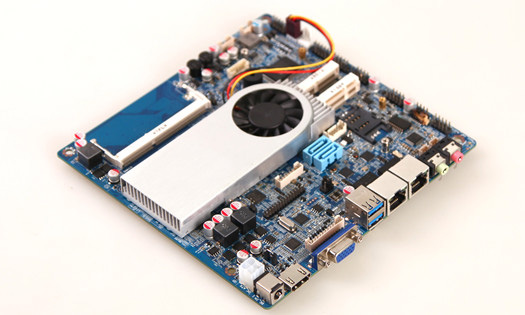

MI-5200DL是支持Intel第五代Boradwell平台的集显主板解决方案,它支持i3、i5等15W超低功耗超极本CPU,CPU集成南桥功能及Intel HD Graphics 5500显示核心,支持HDMI 1.4b 4K 极清显示,板载千兆网卡。显示可选VGA接口(内置VGA插针),一个HDMI,双通道24bit LVDS。6个USB2.0 (其中一组插针是红外、蓝牙信号),后置2×USB3.0,板载2×SATA3.0,可以实现快速存储。扩展方面内置2×COM口插针,2× Mini-PCIe,分别支持mSATA,PCLe+USB+3G信号。MI-5200DL符合Intel Thin mini-ITX标准,可使用于中高端数字标牌等设备中。 适用范围:数字标牌、电子白板、AIO等 特点:
·Intel 第五代Boardwell平台,支持i3、i5等15W超低功耗超极本CPU ·DVI/VGA、内置VGA插针、HDMI,双通道 24bit LVDS ·2×Mini-PCIe,1个可选mSATA/PCIe+USB,1个支持PCIe+USB+3G信号 ·6×USB ,其中后置2个USB3.0 具体规格:
CPU | Intel第五代Haswell U系列处理器酷睿i5 5200U,可睿频到2.7GHz | 芯片组 | CPU内集成 | GPU | CPU集成显卡核心HD Graphics 5500,支持HDMI1.4b 4K极清显示 | 显示 | DVI/VGA、内置VGA插针、HDMI | 内存 | 1xSO-DIMM,DDR3L 1333/1600MHz Memory,Max.8GB | 存储 | 2个SATA3.0接口,可外接HDD | 网卡 | 板载千兆网卡 | USB | 6 × USB(后置2 × USB3.0,前置2组USB插针) | 后I/O接口 | DC-IN,12V、19V 电源适配器自适应 1 x HDMI 1 x DVI/VGA 2 x USB3.0 2 x 1000M LAN 1 x Audio-out&Mic-in | 扩展接口 | 2个全高Mini-PCIe(1个支持mSATA,1个支持PCIe+USB+3G信号) 2 x COM插针 | 音频 | 集成6声道音效ALC662-VDO声卡芯片 | 供电 | DC-IN供电(12V/19V兼容) 支持JAHC功能(RTC定时开机功能、上电自动开机功能,红外遥控功能) | 散热 | 主板自带CPU散热器,且风扇转速可调 | 版型 | Thin Mini-ITX | 尺寸 | 17 x 17cm |
|
