当MLED逼近大规模量产时代，给数百亿级别的LED显示产业，呈现了向千亿、万亿级产值迈进的可能性。

但发展与问题总是相伴而生，新的需求诞生新的问题，也呼唤新的技术和解决方案。间距微缩化技术迭更、应用无边化的演进……给MLED全产业链环节都提出了更高的要求。

那么，当前，产业正面临着哪些棘手而重要的发展问题？解决方案进展如何？

INSPIRE

THE BEST

01

新技术火力加持下的想象空间

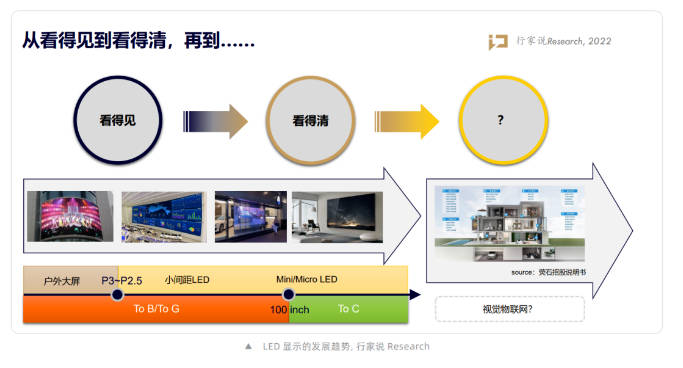

回顾中国显示产业近十年的发展可以发现，经历了小间距高速发展狂热潮、微间距技术兴起期，十年高速发展的LED显示行业，如今因MLED技术的开花结果，正朝着更大赛道飞驰而去，新十年将进入拓宽应用边界期。

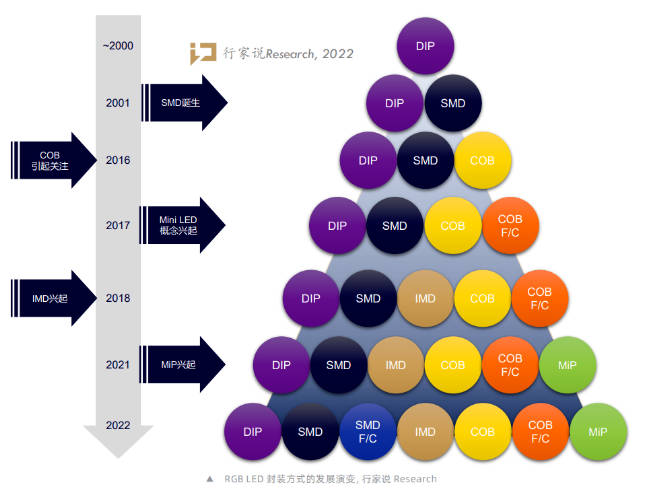

从技术创新来看，SMD、IMD、COB、MIP等多股力量在微小间距市场展开博弈，渗透率不断提升，成为各方的积极布局技术，为间距进一步下探提供了更多参考的方向。

从产业应用角度看，由于LED显示技术的迭代，推动显示应用边界不断拓宽，从最初的专业显示到如今成熟的商业显示，再到极具潜力的家用消费市场，MLED一次次用实力佐证了其可行性。

从市场需求角度看，扎堆而来的演唱会、体育赛事、裸眼3D、XR虚拟拍摄需求，可见“万屏互联”的朝阳又重新冉冉升起。

由此，随着间距微缩化趋势明显、市场应用的延伸和需求逐步呈指数级增长，LED显示产业正将创造更大的想象空间，一个从百亿级跃进千亿级乃至万亿级的机会。

正因未来这明确、可见的增量市场，吸引了京东方、海康、大华、视源股份、海信、康佳等百亿、千亿市值的品牌不断加注。

INSPIRE

THE BEST

02

大规模量产时代，产生的新问题和解决方案

新技术的出现及发展往往会产生新问题，同时也会有相应的解决方案诞生。以下，我们分环节来看目前存在的重要问题和解决方案的进度情况。

从产业整体情况上看，目前MLED进入大规模量产时代面临着效率、良率、成本等种种问题，并落到芯片、转移、封装、IC、控卡等相应的供应环节之中，而产业上下游各环节也正加速寻求新的解决方案和路径，竞速MLED大规模量产时代。

具体到芯片端：随着微缩化发展，MLED芯片朝着更小尺寸发展，在成本与良率上问题凸显。正装芯片虽工艺成熟，但金线方案较为昂贵，目前行业更多的力量如三安光电、华灿光电等是在P0.9、P1.2常用点间距，推动倒装芯片（Mini LED）替代正装金线方案，以降低或保持整体成本的同时，又能实现更佳的显示效果。

落到固晶转移等方面，随着点间距的缩小，单位面积上像素点数量增加，需要固晶的LED芯片数量增加，为了确保产能，固晶机的效率和速度需要相应提升。随着LED芯片尺寸的缩小，固晶机的精度需要相应提升，同时点测分选环节的工作量提升，点测分选成本明显增加。

针对以上问题，ASMPT此前推出了高效Mini LED 转移设备 VORTEX II及AD300Pro 巨量焊接设备；新益昌推出Mini LED 固晶机 HAD8606Plus、Mini LED 固晶机 HAD8601Plus，有效解决芯片微缩化带来固晶、转移方面的良率问题，从设备角度降低MLED成本。

除了芯片及转移方面外，进入小间距与微间距时代，MLED封装形式多样化发展也带来新的问题。以COB为例，由于其结构限制无法混灯，单元板之间光学结构性偏差增大，显示效果一致性较差；COB 重点玩家兆驰晶显通过对巨量转移技术创新，在混晶、分bin、混色方面有所提升，近期更是与诺瓦星云签署战略合作协议，双方将进一步深化MLED显示领域战略合作。

插播：加入LED显示行业交流群，请加VX：hangjia188
回到当前产业来看，随着MLED成本持续降低，会越来越多应用到商业显示和消费级市场，应用规模巨量增长，传统LED出厂后拼接再校正的应用方式，无法满足规模化标准化生产的需求。而诺瓦星云推出全自动Demura设备，从更深度的控制与校正角度出发解决MLED的痛点；另在MLED”墨色一致性”“侧视角一致性”“巨量转移的质量检测与修复”等量产难题上，诺瓦星云也顺势而为推出MLED墨色分档系统、MLED多角度检测系统、MLED全自动返修设备。

再来看驱动IC，随着点间距缩小，节能与集成化成为其两大关注重点。进入微间距时代时代，采用共阴方案替代共阳解决能耗问题方案之一；同时为解决 PCB 板布线设计的难度，行业开始出现行列集成的驱动 IC，避免器件布线冗杂问题，另搭配AM驱动方案，解决像素密度增加，一定程度上解决分时扫描问题。

随着“5G+8K”超高清与大屏越来越多的绑定，减少干扰、保持信号稳定成为新闻直播、体育赛事、演唱会等应用场景的首要要求。据行家说Display了解到，诺瓦星云高速接口芯片，有效提升了数据传输的速度和稳定性，降低数据传输过程中的EMI辐射，可有效解决传统MLED显示模组中布线密集、空间不足、EMI辐射干扰、维护复杂等多项难题。且该芯片内嵌监控模块，可实现校正系数、配置文件、模组信息一芯储存，提升了显示屏生产及维护效率，降低了售后成本。

最后是控制系统环节，由于芯片更小、像素点间距也大幅缩小，导致光学问题更严重，需要更复杂的算法支撑。而传统方案限于成本与功耗，无法完美适配MLED的这种需求。加之随着MLED成本持续优化，会越来越多应用到商业显示和消费级市场，应用规模巨量增长，传统LED出厂后拼接再校正的应用方式，无法满足规模化标准化生产的需求。

诺瓦星云近期正推出一款MLED显示ASIC控制芯片，通过传统方案芯片化，可以在更低功耗和成本的情况下，实现更多的显示算法，有望助力MLED显示屏进入消费级领域。

可以看到，包括诺瓦星云在内，LED显示产业链的头部行业企业正通过不同手段大幅提升MLED显示面板的良率和生产效率，助推生产标准化。

INSPIRE

THE BEST

03

行家说Research总结观点

技术浪潮常常如燎原星火般以点破面，以至于我们会低估新时代来临的速度。

当前，一个“MLED逼近大规模量产时代”的时代逐步到来，当这种趋势与LED显示行业产业链重塑的战略转型期交汇，LED显示百亿到千亿产值的新十年，正准备开启。

可以看到，MLED相关玩家们正厉兵秣马，争当新时代的主角。
